超聲波流量計誤差原因分析
發布時間：2019-08-17 12:03:19

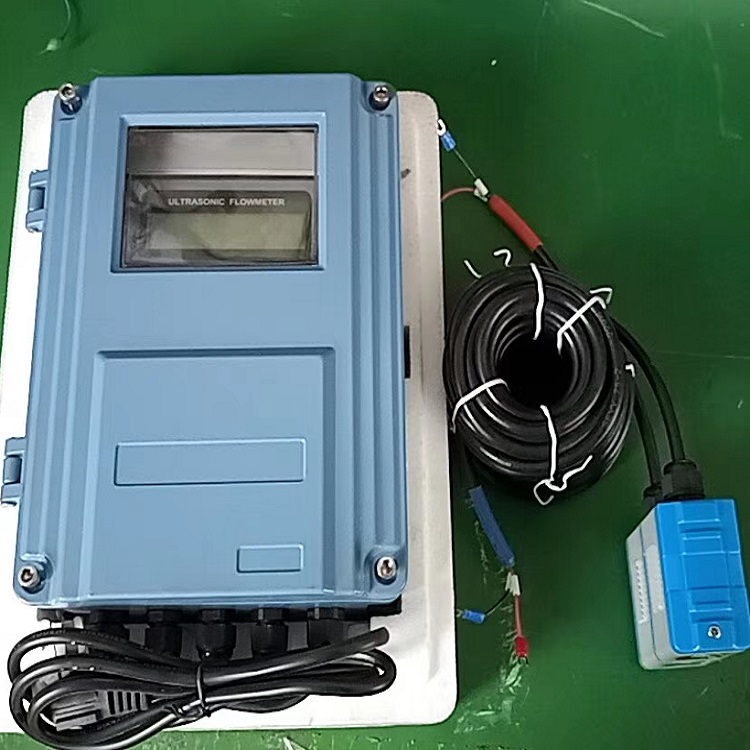

近日，浙江杭州的某客戶反映他們大樓的低區冷凍水系統流量測量總表與各分表示值之和相差5％。該系統共有12臺分表，管徑從DN80~DN200，均采用我公司JK-IMF型電磁流量計測量流量，而總管為DN600，采用JK-TDS型夾裝式超聲波流量計測量流量。供水溫度和回水溫度也接入二次表，以實現對冷量的計量。由于總管管徑大，對超聲波流量計的直管段要求高，現場無法滿足要求，前直管段只能勉強達到5D，儀表投運后發現總管超聲波流量計流量示值比各分管流量示值低5％。
在作系統誤差分析中，工作人員核對了各分表的數據設置和各臺表所對應的用戶的設備能力，確認流量示值可信。尤其是該型號的電磁流量計精確度較高，其基本誤差限為±0.5％R，因此初步判斷5％的誤差主要是由于總管超聲波流量計誤差大引起的。引起總管超聲波流量計的誤差的主要原因是因?yàn)橹惫芏伍L(zhǎng)度不夠。很多實現和案例都表明夾裝式超聲波流量計在直管段不夠長的情況下，示值偏低，在前直管段長度為5D時，示值約偏低5％。從而使總表與分表產生誤差的原因找到了答案。
