超聲波熱量表檢定過程中常見問題分析及注意事項
發布時間：2022-08-26 07:33:17
（1）超聲波熱量表檢定前，檢定裝置管道和閥門中的空氣未排放干凈，有氣泡。超聲波在水中的傳播速度約為1500m/s，而在空氣中的傳播速度約為340m/s，這將導致接近5倍的計量誤差，可見氣泡對超聲波熱量表的流量測量的干擾是非常大的。所以超聲波熱量表在檢定前，一定要將裝置管道和閥門中的空氣排放干凈，不得有氣泡存在。
（2）熱量表檢定裝置的溫度傳感器安裝在水箱中，在計算流量傳感器每個檢定點的體積約定真值的時候，熱水的密度采用了水箱溫度下的熱水密度值。實際上，在檢測流量傳感器每個流量點的示值誤差的過程中，特別是檢測最小流量點時，由于管道沒有保溫或保溫措施不到位，流經流量傳感器的熱水溫度是低于水箱熱水溫度的。如果在計算的過程中統一采用水箱溫度下水的密度值，會導致該流量點流量傳感器示值誤差的計算結果出現偏差。
（3）在計算流量傳感器標準體積時直接用電子秤的數值進行計算，未進行浮力修正。

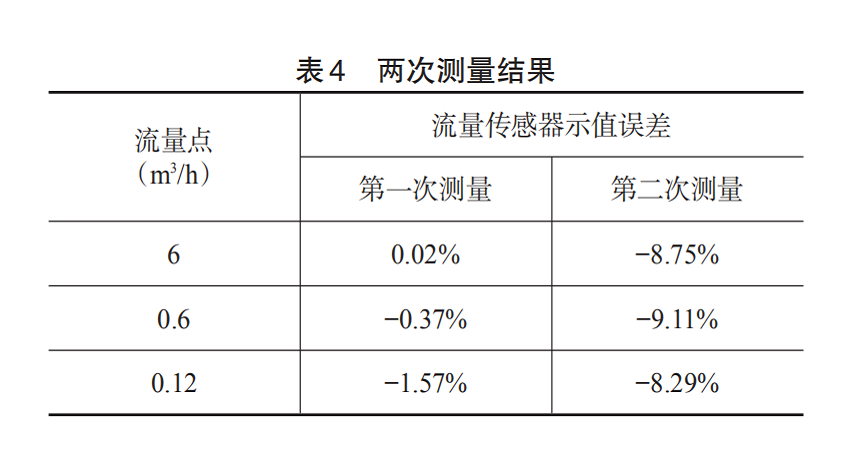

（4）超聲波熱量表在檢定過程中，對應的溫度傳感器未正確插入到熱量表的測溫孔中，導致計算結果出現重大誤差。這是因為超聲波在不同溫度的水中的傳播速度是不同的，我們將入口的溫度傳感器放置于空氣中重新進行測量，前后兩次測量結果見表4。
由表4可見溫度傳感器未正確插入測溫孔時的測量結果和正確插入測溫孔時的測量結果之間差別是非常大的，所以檢定過程中一定要將對應的溫度傳感器正確插入熱量表的測溫孔中。對于表體無測溫孔的熱量表，可將溫度傳感器置于與檢定熱水溫度一致的恒溫槽中，否則超聲波熱量表流量傳感器示值誤差的測量結果是不準確的，這會直接影響熱量表合格與否的判定。
